Données techniques:
Max. Température de travail 70 ° C
Max. Température de court-circuit: 160 ° C si la section transversale est inférieure à 300 mm² (max. 5 sec)
Si la section transversale est supérieure à 300 mm², 140 ° C (max. 5 sec)
Structure :
Conducteur de cuivre arrière électrolyte
Isolation en PVC
Lieux d'utilisation:
Il est utilisé dans le tuyau dans des environnements intérieurs et secs, des panneaux de distribution et des plantes fixes en matière de construction.
| | | | Dc Résistance 20 En ⁰c Max. | Actuel Transport Capacité |
Nominal Section | Externe Diamètre | Poids | Standard Enthousiasme Longueur | Max. Conducteur Dc Résistance cheval 20⁰c | Tuyau Dans 20⁰c | En l'air 30⁰c |
Nominal Croix- Section | Dans l'ensemble Diamètre | Poids | Livraison Longueur | De Le Conduit 20⁰c | De Le Air 30⁰c |
MM2 | MM | kg / km | m | ohm / km | UN | UN |
0,5 * rembobiner | 2.1 | 8 | 100 | 3.6 | - | 9 |
0,75 * rembobiner | 2.3 | 11 | 100 | 24.5 | - | 15 |
1 rembobiner | 2.4 | 14 | 100 | 18.1 | 11 | 19 |
1.5 rembobiner | 2.8 | 19 | 100 | 12.1 | 15 | 24 |
2.5 rembobiner | 3.4 | 30 | 100 | 7.41 | 20 | 32 |
4 rembobiner | 3.8 | 46 | 100 | 4.61 | 25 | 42 |
6 rembobiner | 4.3 | 65 | 100 | 3.08 | 33 | 54 |
10 RM | 5.9 | 110 | 100 | 1.83 | 45 | 73 |
16 RM | 7.0 | 173 | 100 | 1.15 | 61 | 98 |

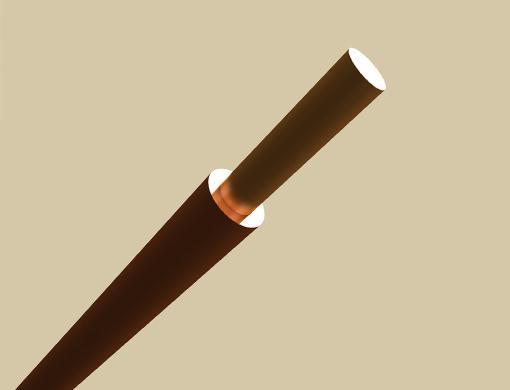

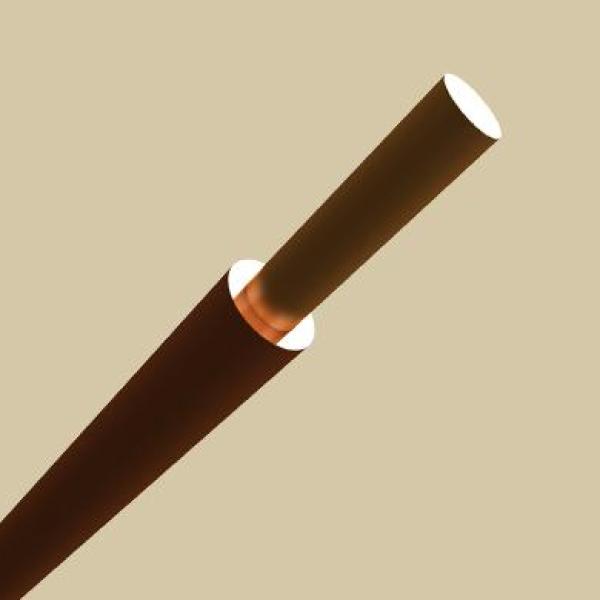

Re: Conducteur solide (conducteur solide) H07V-U

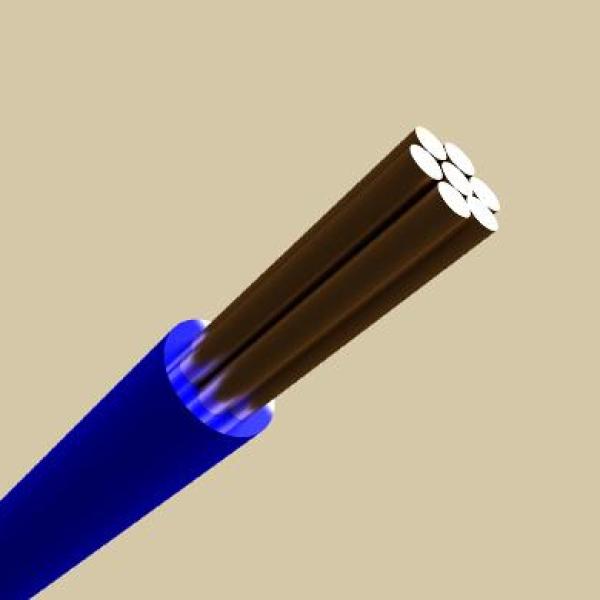

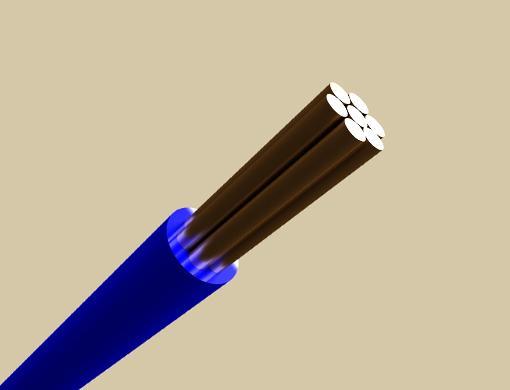

RM: Conducteur échoué) H07V-R
* 300/500 V H05V-U
