YAVV (NAYY) Çok Damarlı - Alçak Gerilim Kabloları

Name: YAVV (NAYY) Çok Damarlı - Alçak Gerilim Kabloları
SKU: SF-2443-WGDZ
Availability: InStock

GTİP Kodu:

Verkäufer: ALTINPLUS KABLO SAN. TİC. LTD. ŞTİ.

(:Bewertungen zählen)

YAVV (NAYY) Çok Damarlı

Tip
- YVV-A TSE
- NAYY VDE
Standart
- TS 60502-1
Anma Gerilimi
- 0,6 / 1kV
Teknik Veriler
- Min. bükülme yarıçapı kablo çapının 12 katı
- Maks. çalışma sıcaklığı 70°C
- Maks. kısa devre sıcaklığı:
  - Kesit 300 mm²'den küçükse 160 °C (maks. 5 sn)
  - Kesit 300 mm²'den büyükse 140 °C (maks. 5 sn)

Teklif Alın

Artikelnummer: SF-2443-WGDZ

Zusätzliche Informationen für die Produktdetailseite anzeigen.

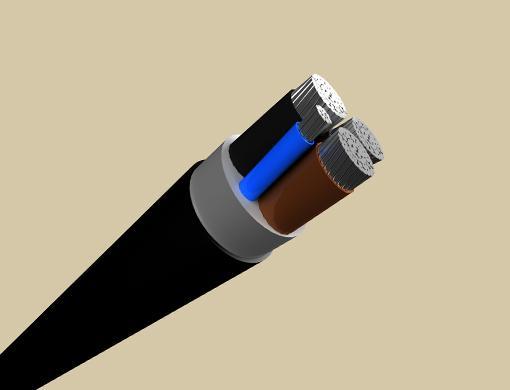

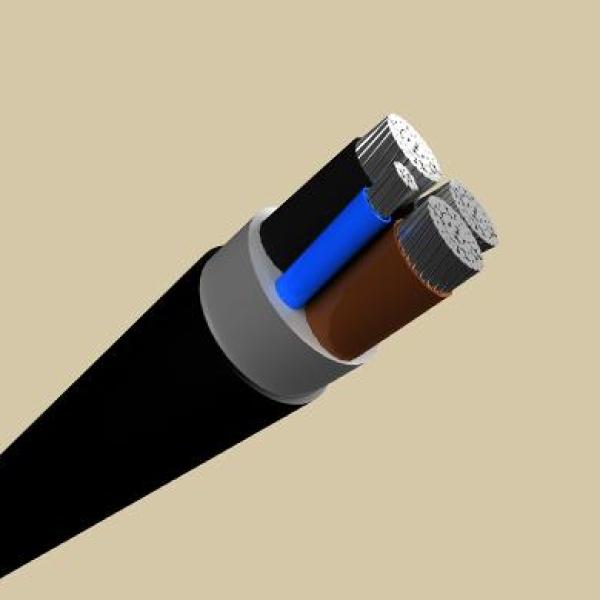

Yapı
- Alüminyum bükülü iletken
- PVC yalıtkan
- PVC dolgu
- Siyah PVC dış kılıf
Kullanım Yerleri
- Mekanik darbenin olmadığı alanlarda, bina içinde, yer altında, güç merkezlerinde enerji dağıtım kablosu olarak kullanılır.

Akım Taşıma Kapasitesi
				DC Direnci 20 ⁰C’de Maks.	Current Carrying Capacity
Nominal Kesit	Dış Çap	Ağırlık	Standart Sevk Uzunluğu	Max. Conductor DC resistance at 20⁰C	Havada 30⁰C	Toprakta 20⁰C
Nominal Cross- Section	Overall Diameter	Weight	Delivery Length		In The Air 30⁰C	In The Air 20⁰C

mm2	mm	kg/km	m	ohm/km	A	A
3x16 re	20.0	550	1,000	1.910	62	78
3x25 rm	24.0	760	1,000	1.200	83	99
3x35 rm	25.6	900	1,000	0.868	102	118
3x50 rm	29.7	1,200	1,000	0.641	124	142
3x70 rm	33.4	1,540	1,000	0.443	158	176
3x95 rm	38.1	2,050	1,000	0.320	190	211
3x120 rm	42.2	2,460	1,000	0.253	221	242
3x150 rm	47.0	3,050	500	0.206	252	270
3x185 rm	51.5	3,750	500	0.164	289	307
3x240 rm	58.2	4,750	500	0.125	339	363
3x300 rm	62.0	5,850	500	0.100	377	412
3x400 rm	72.0	7,450	500	0.0778	444	475

4x16 re	21.5	600	1000	1.91	62	78
4x25 rm	26.2	900	1000	1.2	83	99
4x35 rm	28.3	1100	1000	0.868	102	118
4x50 rm	33	1450	1000	0.641	124	142
4x70 rm	37	1850	1000	0.443	158	176
4x95 rm	42.3	2450	1000	0.32	190	211
4x120 rm	46.7	3000	500	0.253	221	242
4x150 rm	52.2	3700	500	0.206	252	270
4x185 rm	57.3	4550	500	0.164	289	308
4x240 rm	64.8	5800	500	0.125	339	363
4x300 rm	69	7100	250	0.1	377	412
4x400 rm	79	9000	250	0.0778	444	475
3x25/16 rm	25	850	1000	1.2	83	99
3x35/16 rm	26.5	950	1000	0.868	102	118
3x50/25 rm	31.5	1300	1000	0.641	124	142
3x70/35 rm	35	1650	1000	0.443	158	176
3x95/50 rm	40	2200	1000	0.32	190	211
3x120/70 rm	44.5	2700	1000	0.253	221	242
3x150/70 rm	48.5	3200	500	0.206	252	270
3x185/95 rm	53.8	4000	500	0.164	289	308
3x240/120 rm	60.5	5050	500	0.125	339	363
3x300/150 rm	65	6520	250	0.1	377	412
3x400/185 rm	75	8200	250	0.0778	444	475
